Condominiums Maritime
Client / Collaborateur
COEX Architecture
Secteur
Architecture, Résidentiel
Emplacement
Laval
Services
Relevé LiDAR, Relevé par drone, Photogrammetrie, Modélisation Revit
Mandat
Dans le cadre de ce projet résidentiel, DGTL a été mandaté pour réaliser une numérisation 3D détaillée du bâtiment, produire un jumeau numérique Revit ainsi qu’un maillage texturé hébergé sur une plateforme en ligne. Dans ce contexte, COEX nous a confié la numérisation 3D de l’extérieur du bâtiment et de son environnement afin de produire une base documentaire précise, destinée à l’équipe d’architecture.
L’objectif est de documenter fidèlement l’état existant de la toiture et de l’enveloppe, pour que les intervenants puissent identifier tout autre problème potentiel invisible à l'œil nu.
Mandat
Dans le cadre de ce projet résidentiel, DGTL a été mandaté pour réaliser une numérisation 3D détaillée du bâtiment, produire un jumeau numérique Revit ainsi qu’un maillage texturé hébergé sur une plateforme en ligne. Dans ce contexte, COEX nous a confié la numérisation 3D de l’extérieur du bâtiment et de son environnement afin de produire une base documentaire précise, destinée à l’équipe d’architecture.
L’objectif est de documenter fidèlement l’état existant de la toiture et de l’enveloppe, pour que les intervenants puissent identifier tout autre problème potentiel invisible à l'œil nu.
Proposition
Géoréférencement GNSS et réseau de contrôle
Un réseau de contrôle est implanté afin d’établir une référence géométrique robuste à l’échelle du site. Les points de contrôle sont géoréférencés à l’aide d’un système GNSS de haute précision, assurant le positionnement des données.
Les points de contrôle sont répartis sur les murs extérieurs et assurent la cohérence spatiale, le rattachement des différentes campagnes d'acquisition ainsi que la fiabilité des données utilisées pour la numérisation 3D et la production du modèle 3D.
LiDAR mobile (SLAM) extérieur
Une acquisition LiDAR de type SLAM est réalisée au rez-de-chaussée et sur le site environnant, afin d’obtenir une représentation complète et détaillée des conditions existantes. Les données SLAM sont ensuite rattachées et ajustées à partir du réseau de contrôle pour assurer un jeu de données cohérent, exploitable et adapté aux besoins des architectes. Cette méthode permet d’effectuer un relevé rapide et efficace.
Relevé par drone
Un relevé photogrammétrique est réalisé à l’aide d’un drone muni d’une caméra haute résolution afin de documenter les parties supérieures du bâtiment, incluant la toiture, difficiles d’accès depuis le sol.
Les 7 000 images acquises sont ensuite rattachées au réseau de contrôle primaire. Ces images permettent de créer le nuage de points et le maillage détaillé, représentant fidèlement les surfaces observées.

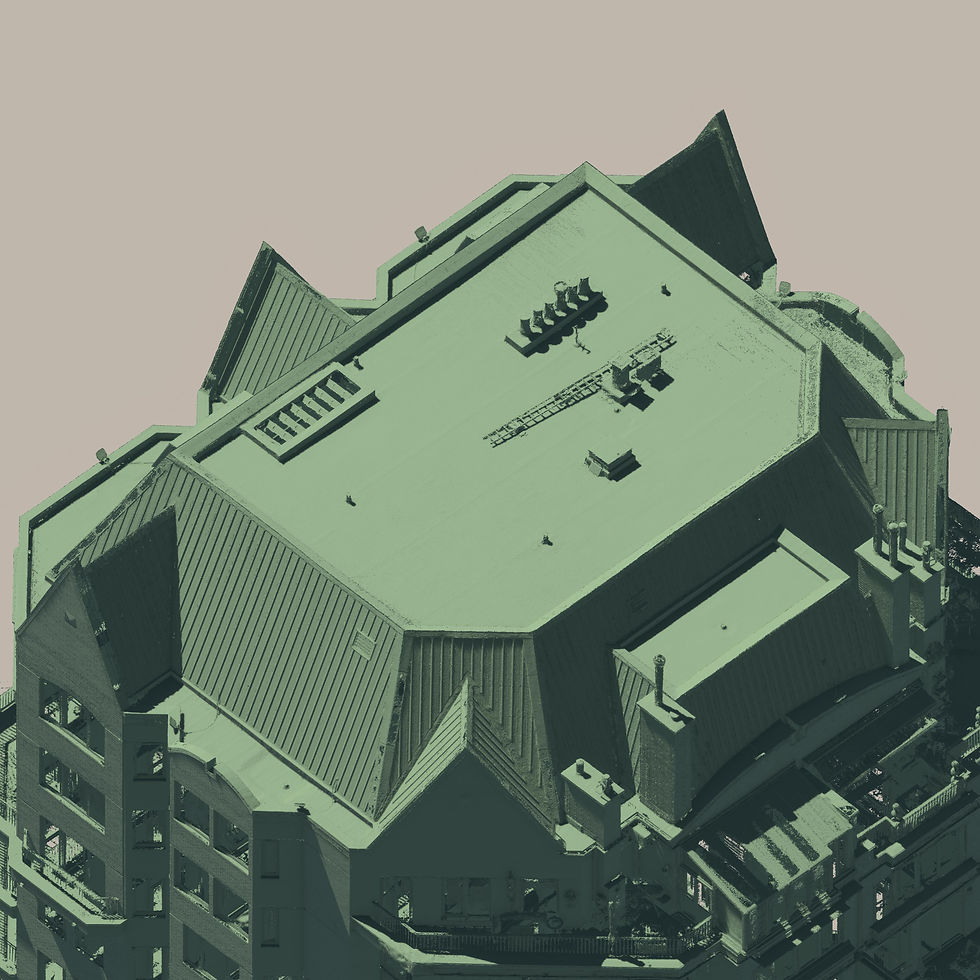

Nuage de points coloré
Les zones de chevauchement entre les données LiDAR mobiles et des données photogrammétriques issues du drone sont découpées de manière stratégique, afin d’assurer une transition homogène issus de deux technologies différentes. Cette approche permet d’obtenir un jeu de données unifié, cohérent et continu, tout en garantissant une couverture optimale de l’ensemble du bâtiment.
Livrables
Nuage de points en couleur
Livraison d’un nuage de points couleur issu des données LiDAR mobiles et photogrammétriques. Contraint par le réseau de contrôle, il constitue une base de mesure précise et fiable pour les analyses, les inspections et toutes interventions futures.
Maillage avec textures sur une plateforme en ligne
À partir des images captées par le drone, un maillage 3D est généré. Les textures extraites des images sont ensuite projetées sur les surfaces du maillage afin de reproduire l’apparence des matériaux et de documenter l’état des composantes extérieures, tel que la maçonnerie.
Modèle Revit LOD 200
Un jumeau numérique de niveau de développement LOD 200 est proposé. Le modèle 3D fournit à l’équipe d’architecture une représentation numérique claire, structurée et directement exploitable.
Le niveau de détail LOD 200 permet de représenter les systèmes, volumes et composantes du bâtiment de façon cohérente, tout en soutenant les études, la coordination interdisciplinaire et l’avancement du projet.
Le modèle Revit est réalisé à l'aide du gabarit Revit fourni par le client afin d'éviter toute perte de temps liée à la transmission de leurs normes.
Rapport de qualité
Un rapport de qualité de 20 pages explique l’ensemble des interventions sur le terrain et des étapes en post-traitement. Il présente les méthodologies et les technologies utilisées tout au long du mandat. Le rapport comprend également des images prises lors du relevé, des tableaux de positionnements des cibles ainsi que des commentaires portant sur les conditions météorologiques.
